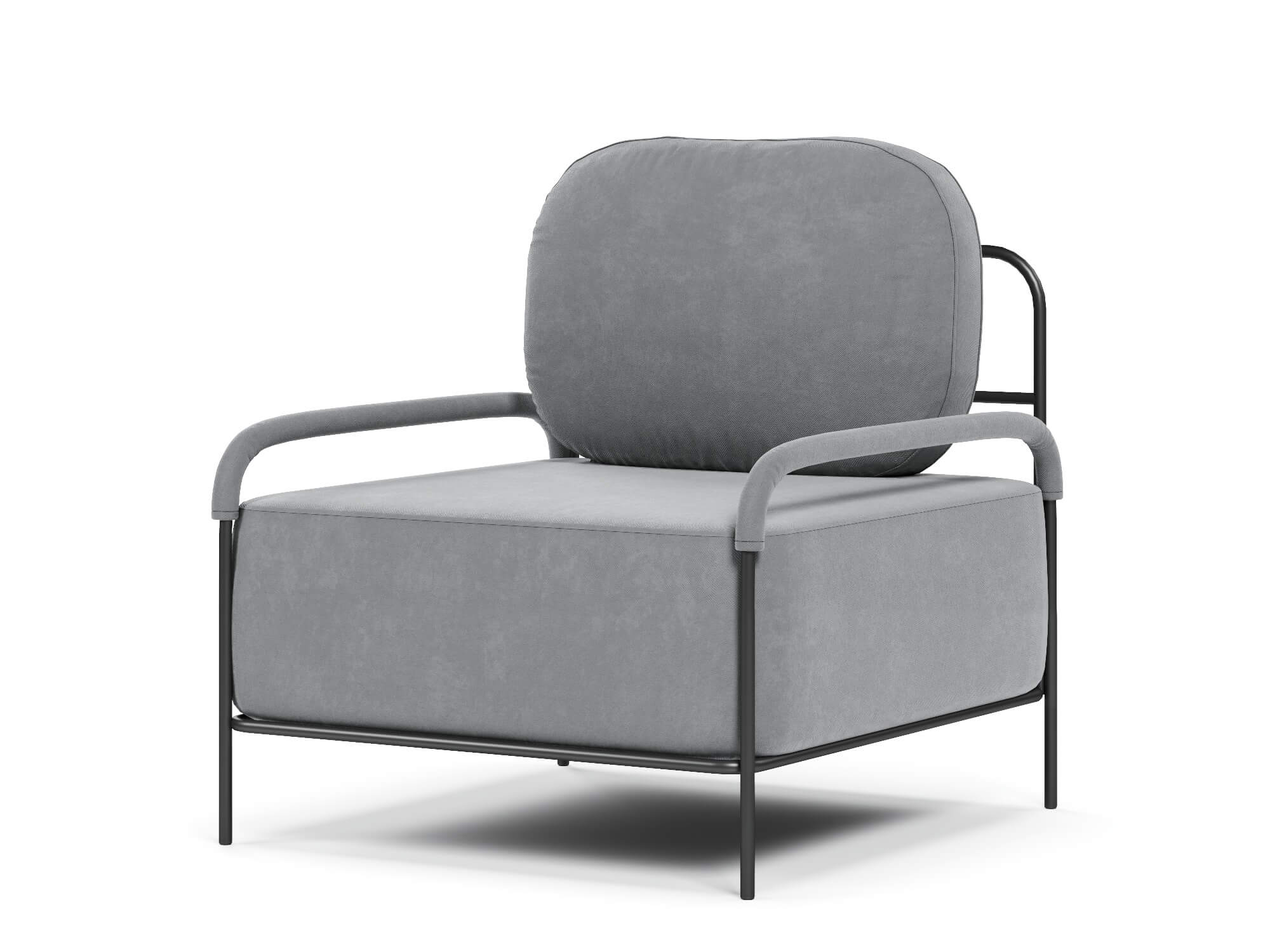

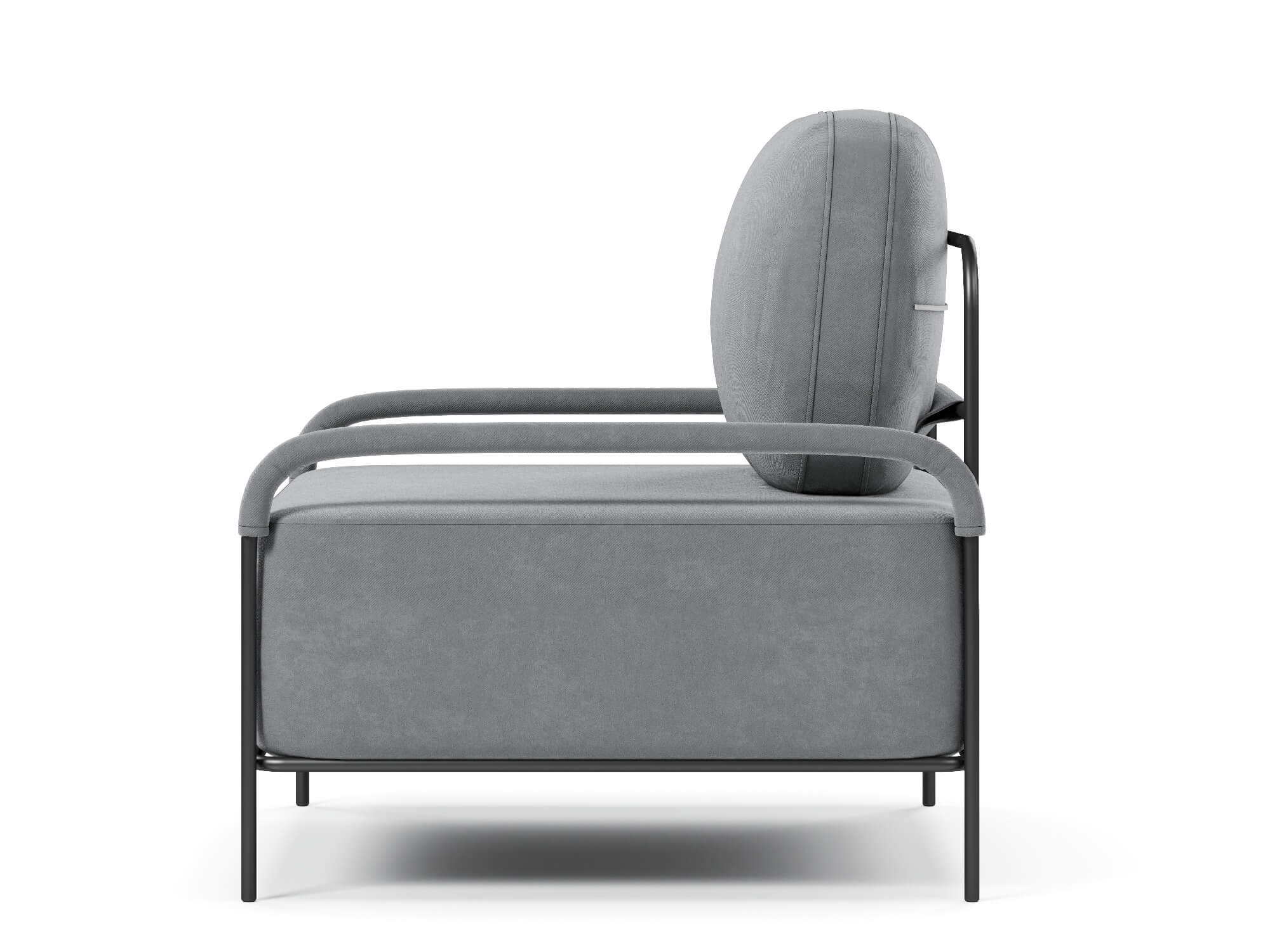

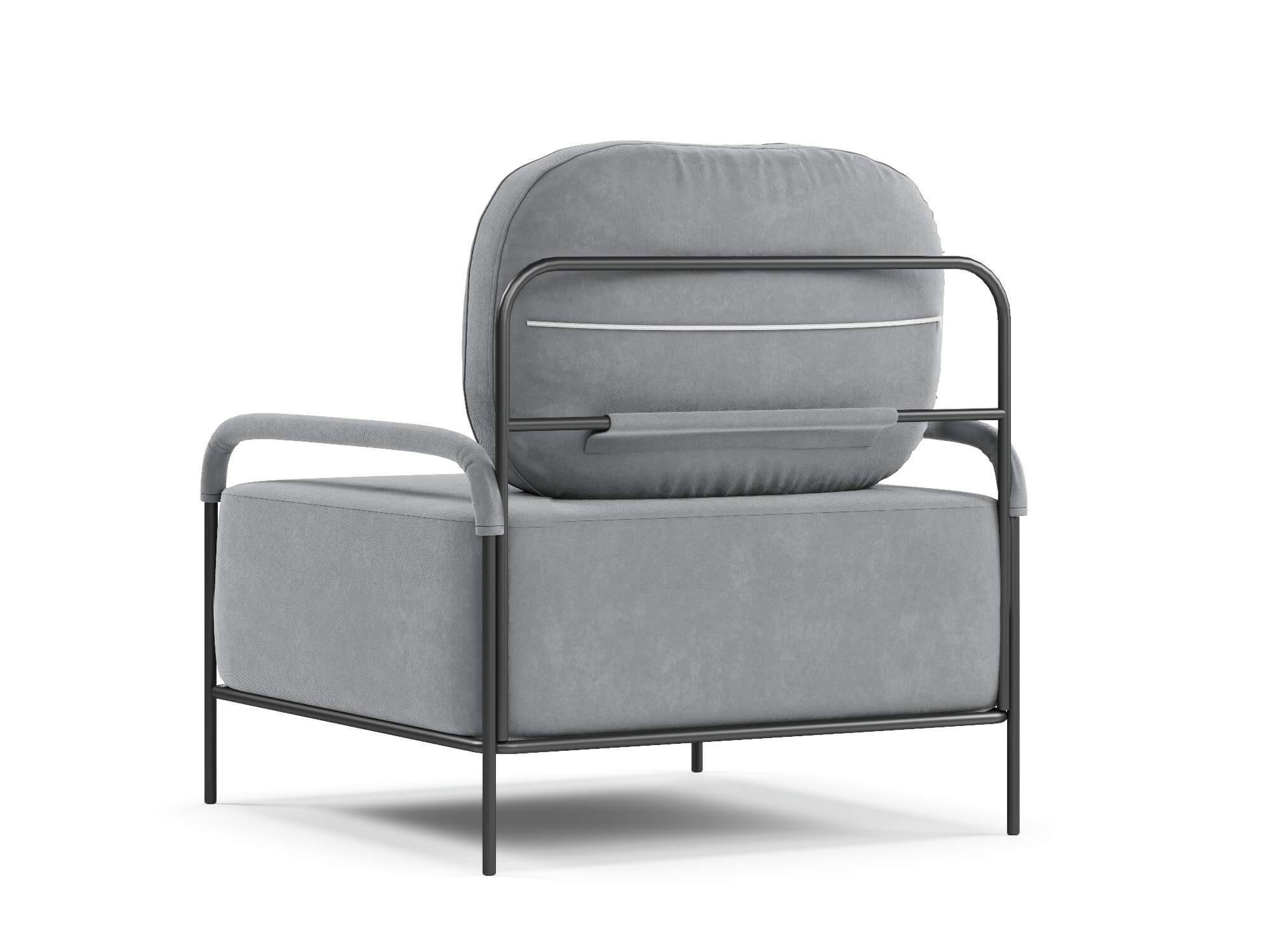

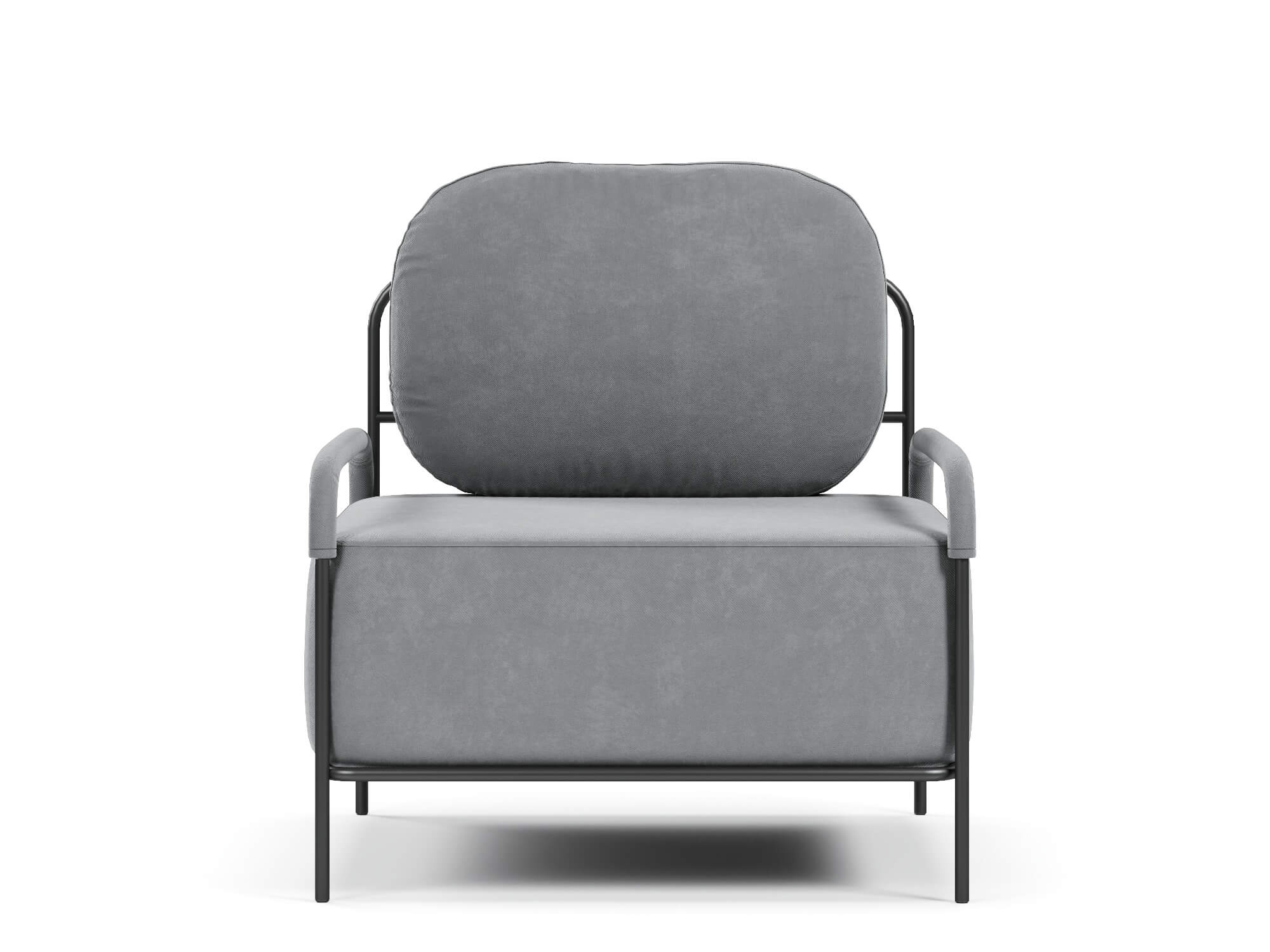

Кресло Gufo LUX Velutto 12 (67х72х65 см), велюр, цвет серый

Инструкция по сборке изделий семейства Novelti (кресла и диваны моделей Novelti /Elegance)

1.

Изделия семейства Novelti могут поставляться как в собранном, так и в разобранном виде.

Поставка изделий в разобранном виде имеет целью снижение издержек на транспортировку изделий до потребителей.

2.

При поставке изделий в разобранном виде комплект поставки состоит из двух мест (для Novelti) и трех мест (для Elegance):

- 1 место – металлокаркас изделия

- 2 место – мягкое место изделия

- 3 место (для Elegance) - спинка Elegance изделия

Каждое место обтянуто стрейтч пленкой, а второе место дополнительно обтянуто пупырчатой пленкой.

Все места маркированы. На бирке указываются: № места / № изделия

Внимание! Комплект крепежных элементов и паспорт находятся внутри 2 места – в мягком изделии!

3.

При поставке изделий в разобранном виде в комплект поставки входят (по местам поставки):

1 место (металлокаркас изделия) содержит:

- раму основания металлокаркаса

- сборку рам сиденья, спинки и подголовья, а также ящика для белья (если изделие им укомплектовано) - далее сборку рам

- подушку (если изделие ей укомплектовано)

2 место (мягкое место изделия) содержит:

-   внутренний чехол в собранном виде

-   внешний (декоративный) чехол

-   боковые вертикальные панели (правую и левую - подписаны мелом с изнаночной стороны панели)

-   боковые горизонтальные панели (правую и левую - подписаны мелом с изнаночной стороны панели)

- комплект крепежных элементов (в пакете, уложенном в ящике для белья или прикрепленном к раме сиденья). В комплект крепежных элементов входят:

                - болт М8 *50 и гайка М8 со стопорным кольцом – по 2 шт.

- болт М6*40 и шайба гровера – по 8 шт.

                - гайка М6 со стопорным кольцом – 2 шт.

- болт М6*70 и гайка М6 со стопорным кольцом – по 4 шт. (для Elegance)

3 место (для Elegance) содержит

- спинку Elegance изделия с прикрепленными на нее двумя кронштейнами для крепления спинки к раме основания металлокаркаса.

4.

Для сборки кресла выполните следующие операции:

1) снимите с мест поставки защитную пленку.

2) соберите металлокаркас - прикрепите раму подголовья (из сборки рам) к раме основания

3) прикрепите к металлокаркасу вертикальные и горизонтальные панели.

4) прикрепите спинку Elegance (для изделий Elegance)

5) соберите мягкое место – вставьте внутренний чехол во внешний (декоративный) чехол

6) соберите изделие целиком – прикрепите мягкое место к металлокаркасу

7) проверьте работоспособность, сложив и разложив изделие

5.

Сборка металлокаркаса

-  поставьте раму основания на пол – лицом от себя (на задних ножках рамы будут две пары ушек крепления).

-   сборку рам в полусложенном состоянии, так чтобы рама сиденья (рама, у которой на ножках есть колесики) была вперед, разместить на раму основания (расположить на раме основании раму подголовья))

-   вставьте рычаги рамы подголовья между ушками крепления рамы основания

- совместите отверстия и вставьте в них болты М8*50 и и зафиксируйте гайками М8 со стопорным кольцом не затягивая их до конца так, чтобы рама подголовья свободно поднималась и опускалась.

6.

Крепление четырех панелей к металлокаркасу

- переведите металлокаркас в полусложенное состояние

- прикрепите к раме сиденья горизонтальные (прямоугольные) панели: левая панель крепится слева, а правая – справа (подписаны мелом с изнаночной стороны панели). Каждая панель крепится двумя болтами М6*40 с шайбами гровера. С изнаночной стороны панелей в местах усовых гаек в обивке сделаны надрезы.

- для крепления – вставьте болты М6*40 с шайбами гровера в сквозные отверстия рамы сиденья (изнутри в наружу)

- затем с лицевой стороны рамы поднесите панель (прямоугольные стороны панелей должны быть обращены к лицу). Найдите надрезы и вставьте туда болты. Затем заверните болты до упора.

- затем прикрепите к раме вертикальные (закругленные) панели: левая панель крепится слева, а правая – справа. Каждая панель крепится двумя болтами М6*40 с шайбами гровера. С изнаночной стороны панелей в местах усовых гаек в обивке сделаны надрезы.

- для крепления – вставьте болты М6*40 с шайбами гровера в сквозные отверстия рамы подголовья (изнутри в наружу)

- затем с лицевой стороны рамы поднесите панель (закругленные стороны панелей должны быть обращены вверх). Найдите надрезы и вставьте туда болты. Затем заверните болты до упора.

7.

Монтаж спинки – присоединение спинки Elegance к металлокаркасу

Для монтажа спинки Elegance прикрепите кронштейны спинки к задним ножкам рамы основания болтами М6*70 и гайками со стопорным кольцом.

8.

Сборка мягкого места – вставка внутреннего чехла во внешний (декоративный)

- разложите металлокаркас

- разложите расправленный внешний (декоративный) чехол лицевой стороной вниз, и расстегнуть молнию. Передняя сторона чехла (сторона с лицевым карманом) должна находиться на передней раме - раме сиденья. Обратите внимание на две пары липучек.

- вставьте внутренний чехол во внешний (декоративный) чехол таким образом, чтобы лицевая панель внутреннего чехла (панель с вмонтированными в нее болтами) попала в лицевой карман внешнего.

- проденьте две пары липучек (4 для дивана) внешнего чехла в прорезях внутреннего чехла.

- проденьте болты лицевой панели внутреннего чехла через отверстия во внешнем (декоративном) чехле

- застегните молнию декоративного чехла, при этом две пары липучки(4 для дивана) проденьте наружу чехла через прорези.

9.

Сборка изделия – присоединение мягкого места к металлокаркасу

-   разложите металлокаркас

- разложите спальное место лицевой стороной вверх. Передняя сторона спального места (сторона с лицевой панелью и болтами) должна находиться на передней раме - раме сиденья.

-   поднимите раму сиденья до характерного щелчка. Рама сиденья будет зафиксирована в поднятом положении.

-   вставьте два болта, выступающие из передней части спального места, в отверстия в раме сидения и зафиксируйте их гайками М6 со стопорным кольцом.

-   опустить раму сидения и переведите кресло в полу сложенное состояние.

-   прикрепите среднюю первую пару(2 пары для дивана) липучек к раме сидения с небольшим натяжением.

-   прикрепите вторую пару(две пары для дивана) липучек к раме подголовья.

-   сложите кресло и расправьте возможные складки.

10.

Если при сборке Вы столкнетесь с трудностями – позвоните по тел 8 902 888 06 65 Владимир Вячеславович.
